Ersa 0HR200-HP. HR 200 Rework-System 400 Watt mit Heizplatte 0IRHP100A-03

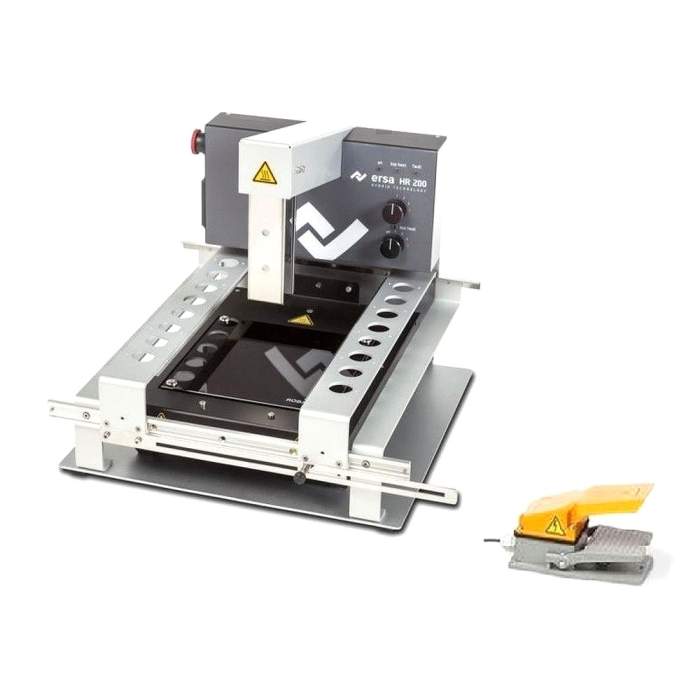

Ersa Hybrid Rework System HR 200 - Rework out of the Box!

Auspacken, aufstellen, löten! So einfach kann Rework heute sein. Das Ersa Hybrid Rework System HR 200 verfügt über ein 400 W Hybrid-Hochleistungs-Heizelement, mit dem SMT-Bauteile bis zu einer Größe von 30 x 30 mm aus- und eingelötet werden können. Zusätzlich kann das System mit einer leistungsstarken 800 W Infrarot-Untenheizung betrieben werden. Sie gewährleistet die ideale Erwärmung der Baugruppe. Die erforderliche Leistung von Oben- und Untenheizung wird mit je einem Wahlschalter in vier Heizstufen vorgewählt und per Fußtaster aktiviert. So bleiben beide Hände frei, um beim Entlöten das Bauteil mit geeigneten Werkzeugen zu entnehmen. Je nach Baugruppe und eingestellter Leistung lassen sich Bauteile typischerweise in 60 bis 180 s (1–3 min) ein- oder auslöten. In Arbeitspausen schaltet die Untenheizung automatisch auf Standby zurück. Der integrierte Leiterplattenhalter positioniert die Baugruppe in optimaler Höhe zwischen den Heizungen. Zur Arbeitsplatzausstattung empfiehlt ERSA optional einen Kühlventilator sowie einen Thermoelement-Sensor und ein Temperaturmessgerät. Weiteres Zubehör bis hin zu einer Reflow-Prozesskamera, um Löt- und Entlötprozesse zu beobachten, rundet die Ausstattung ab.

Technische Highlights:
- 400 W Hybrid-Hochleistungs-Heizelement
- inkl. 800 W IR-Heizplatte
- einfache Leistungsvorwahl in vier Stufen
- Fußtaster zur Aktivierung der Heizungen
- sehr kompaktes Gerät (Stellfläche 300 x 300 mm)

Technische Daten:
- Abmessungen (B x T x H): 300 x 300 x 280 mm
- Gewicht 3,7 kg Basissystem / 1,6 kg Heizplatte
- Spannung 230 V AC, 50 - 60 Hz, 4 A

- Obenstrahler 30 x 30 mm, 400 W Hybridstrahler mit mittelwelligen Infrarot-Heizungen und Konvektion, 4 regelbare Heizstufen 30, 50, 70, 90 %

- Untenstrahler 150 x 150 mm, 800 W Mittelwelliger Infrarotstrahler mit Glasabdeckung
4 regelbare Heizstufen 40, 60, 80, 100 %, Standby 30 %

- Leiterplatten-Abmessungen (B x T) 215 x 300 (+x) mm
- Arbeitstiefe 170 mm
- Arbeitsabstand (typ.) 300 mm (zu Oben- und Untenheizung)
- Bauteilabmessungen 1 x 1 bis 30 x 30 mm
